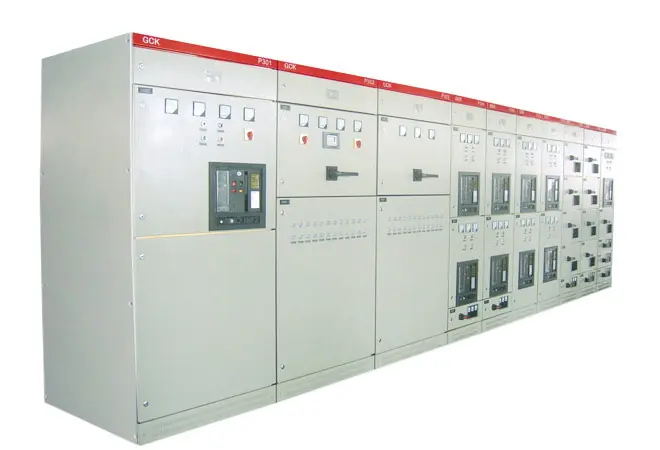

GCK低压开关柜

结构说明:

柜体为组合装配式结构，骨架采用KB型材或KS型材组装而成。水平母线放置规定，顶盖可开启，柜体装有后门，采用后出线方式，安装、维修更便捷。柜体防护等级IP3X-4X，抽屉采用开门或带门操作方式。开门操作室抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构、带门操作室抽屉采用CXJG型操作机构。一次插件采用新型的无活门式，可靠性更高。单元回路额定电流600A以下，其中1/2单元抽屉最大电流可达到100A。

     主要特点：

*正规采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高；

*柜体上部为母线室、前部位电器室、后部为电缆进出线室，各室间有钢板或绝缘板做隔离，以保证安全；

*柜抽屉小室的门与电路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位置时门才能开启；

*受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
